AW型氣動執行機構

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

銷售：0577-67929136

詳情介紹

產品說明

主要特點：

AW氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。

標準參數：

基本設計	氣動雙氣缸雙活塞拔叉式傳動 機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度	雙作用式=90°；單作用式=90°；從兩端可調節角度-5O°+5O°。
工作環境溫度	-20°C—90°C。
氣源壓力	0.4－0.7Mpa（最大1.0Mpa ）。

型號編制：

AW型氣動執行機構

零部件配表:

序號	名稱	數量	序號	名稱	數量	序號	名稱	數量	序號	名稱	數量
1	箱體	1	11	銷軸	1	21	彈性擋圈	1	31	鎖緊螺母	2
2	拔叉	1	12	滾套	2	22	減磨墊圈	1	32	平墊圈	2
3	轉軸	1	13	彈性擋圈	2	23	O型圈	1	33	O型圈	2
4	隔板	2	14	無油軸承	2	24	O型圈	1	34	調節螺釘	2
5	活塞	2	15	O型圈	2	25	減磨墊圈	1	35	螺母	8
6	缸體	2/3	16	導向環	2	26	彈性擋圈	1	36	彈性墊圈	8
7	缸蓋	2	17	O型圈	2	27	平鍵	1	37	平墊圈	8
8	活塞桿	1	18	O型圈	2	28	O型圈	2	38	雙頭螺栓	8
9	彈簧	1/2/4	19	O型圈	2	29	定位銷	2	39	-	-
10	彈簧缸	1	20	鎖緊螺母	2	30	緊定螺釘	1	40	-	-

AW型氣動執行機構

雙作用式輸出扭矩　單位 N.m

型號規格	氣源壓力（ Mpa ）
0.3	0.4	0.5	0.6	07
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

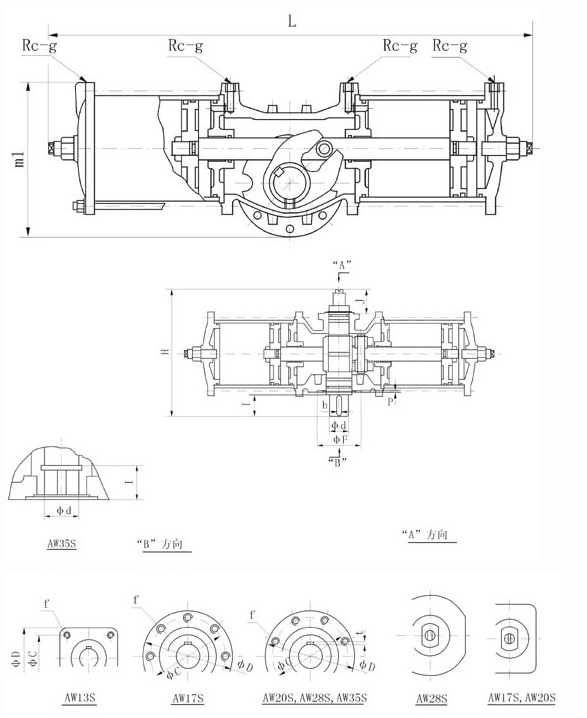

雙作用式外形尺寸：

型號	L	H	m1	EC	ED	F	Ed	I	EF	P	b	t	J	g
AW13	640	201	266	9100	9132	4-M16	42	37	80	4	12	3.5	35	1/4"
AW17	827	270	348	160	190	8-M16	50	60	120	4	14	3.5	66	3/8"
AW20	1162	350	425	200	232	8-M16	64	74	140	4	18	4	78	1/2"
Aw28	1380	460	527	280	318	8-M20	85	100	220	4	25	5	84	1/2"
AW35 Aw40	1860	545	440	300	350	8-M24	105	100	220	10	28X2	6.4	--	1/2"
