電動三通絲口球閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

銷售：0577-67929136

詳情介紹

產品說明

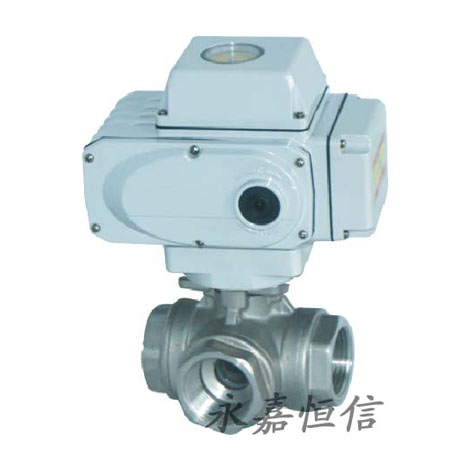

電動三通絲口球閥

概述：

Q914/5F電動絲口三通球閥可為L形和T形，L形（Q914F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q915F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

技術參數和性能：

系列電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN6～100mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、金屬密封
手動操作	附帶手柄操作	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限位	電氣、機械二重限位	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特點	連線簡單、流向切換、阻力小、動作穩定

訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

外形尺寸

公稱通徑DN	G	L1	L	H	D	額定功率	額定電流
6	70	155	70	95	65	15W	0.2A
10	70	155	70	105	75	15W	0.2A
15	70	155	70	115	86	15W	0.2A
20	83	155	83	140	100	15W	0.2A
25	180	208	312	150	110	25W	0.5A
32	200	208	325	165	125	25W	0.5A
40	220	208	336	185	145	25W	0.5A
50	250	256	365	200	160	50W	0.8A
65	280	256	400	215/230	180/190	90W	1.0A
80	320	256	420	245/270	210/220	90W	1.0A
100	360	288	440	280/300	240/250	120W	1.2A
