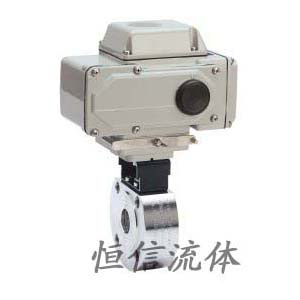

電動對夾式球閥
詳情介紹
產品說明
閥門特性
法蘭: UNI2223 和 2229 PN16 DIN2501 BL.1
UNI(PN25-40-64-100)根據要求發貨 不銹鋼ANSIB16.5 - 不銹鋼ANSIB16.10 (150 RF, 300 RF, 600 RF)
通用規格: BS 5351 ("防火" 根據要求遵循BS 6755 )
工作溫度: -20℃ 至+150℃ (+200℃ 特殊密封).
工作壓力: PN16, PN25 - PN40 - PN64 （根據要求發貨 ）
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
帶保溫套的閥門根據要求發貨
| 閥門材料 | |||
| 1) 軸 Shaft | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 螺母夾 Nut holder | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 防松螺母 Lock nut | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 彈簧 Spring | 不銹鋼 ANSI301 | 1.4310 | UNIX12CrNi 17 07 |
| 5) 墊圈 Washer | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 6) 壓緊環型螺母 Gland nut ring | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 7) 頂部密封 至p sealing ** | 聚四氯乙烯 P.T.F.E. | ||
| 8) O環 O-Ring ** | 氟橡膠 VITON | ||
| 9) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | ||
| 10) O環 O-Ring | 氟橡膠 VITON | ||
| 11) 環型螺母密封 Ring nut sealing | 聚四氯乙烯 P.T.F.E. | ||
| 12) 底部密封 Bot至m sealing | 聚四氯乙烯 P.T.F.E. | ||
| 13) 環型螺母 Ring nut * | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 14) 球體 Ball * | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 15) 閥體 Body * | 不銹鋼 ANSI316 | 1.4408 | |
* 不銹鋼304按要求提供 ** DN125 - 150 聚四氯乙烯密封沒有O環。 | |||

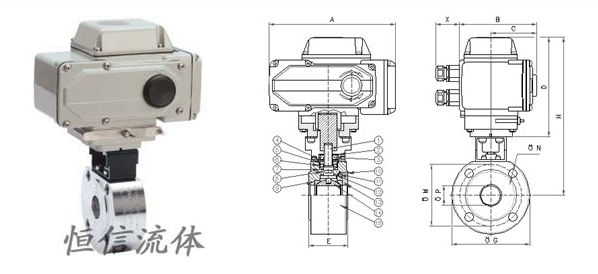

| 尺寸表 | ||||||||||
| 訂貨號 | M41516F64 | M41516F65 | M41516F66 | M41516F67 | M41516L68 | M41516L69 | M41516L70 | M41516L71 | M41516P72 | |
| 直徑 | mm. | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 尺寸 | mm. | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| 通徑 | mm. | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 | 256,5 | 256,5 | 381 |
| B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 156,5 | 156,5 | 156,5 | 156,5 | 242 |
| C | mm. | 68 | 68 | 68 | 68 | 94 | 94 | 94 | 94 | 137 |
| D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 185 | 185 | 185 | 185 | 234 |
| X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| E | mm. | 35 | 38 | 42 | 50 | 60 | 70 | 95 | 118 | 140 |
| ΦG | mm. | 90 | 100 | 110 | 130 | 140 | 165 | 185 | 200 | 220 |
| ΦM | mm. | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
| ΦN | mm. | M 12/4 | M 12/4 | M 12/4 | M 16/4 | M 16/4 | M 16/4 | M 16/4 | M 16/8 | M 16/8 |
| ΦR | GAS | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" | 1/8" |
| T. of cycle 50/60 Hz | s. | 15 - 12,5 | 15 - 12,5 | 15 - 12,5 | 15 - 12,5 | 15 - 12,5 | 15 - 12,5 | 15 - 12,5 | 15 - 12,5 | 15 - 12,5 |
| H | mm. | 234,5 | 237,5 | 243 | 249,5 | 295 | 302 | 325 | 335 | 395 |
| 重量 | Kg. | 6,7 | 7,3 | 7,9 | 9,3 | 15,4 | 15 | 19,7 | 29,3 | 44,9 |
